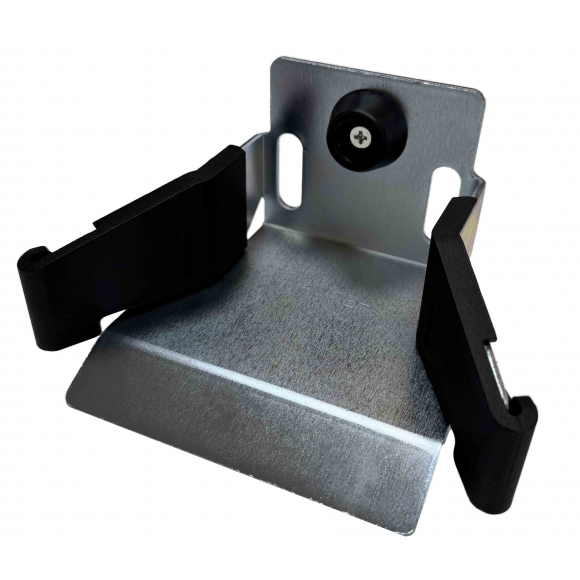

Нижний улавливатель для откатных ворот Фурнитех PRO — стальной ловитель опорного ролика для консольных откатных ворот массой до 450 кг. Выполняет две задачи одновременно: фиксирует нижний край полотна при ветровой нагрузке и снимает нагрузку с роликовых опор в закрытом положении — тем самым продлевая ресурс кареток. Корпус оснащён полимерными накладками, которые гасят удар в момент закрытия и предотвращают появление потёртостей на раме ворот. Работает в паре с накатным роликом PRO и входит в состав полного комплекта Фурнитех КВ 301 и КВ 201М.
Технические характеристики
| Артикул | PRO |
| Тип изделия | Нижний улавливатель |
| Максимальная масса створки | 450 кг |
| Совместимый накатной ролик | Фурнитех PRO |
| Масса улавливателя | 0,8 кг |
| Материал корпуса | Сталь |
| Накладки | Полимерные (контакт пластик-пластик с накатным роликом PRO) |
| Регулировка по высоте | Овальные монтажные отверстия |
| Рекомендуемый крепёж | Болт М10×30, шайба D10, гайка D10 |
| Монтаж | На кронштейн или непосредственно к столбу |
| Норма поставки | 1 шт. |
| Производитель | Фурнитех (Китай) |
Если ворота при закрытии не приподнимаются — улавливатель не работает или отсутствует. Роликовые опоры 301 изнашиваются значительно быстрее расчётного срока. При использовании автоматики привод в режиме ожидания удерживает ворота тормозом двигателя — улавливатель снимает эту нагрузку и продлевает ресурс привода.
Сопряжение с элементами системы
- Накатной ролик PRO — устанавливается в торец направляющей и заходит в улавливатель при закрытии ворот; пластиковое покрытие ролика контактирует с полимерными накладками улавливателя
- Верхний улавливатель PRO — устанавливается в паре, фиксирует верхний край каркаса одновременно с нижней фиксацией через накатной ролик
- Направляющая балка Фурнитех сечением 70×60×3,5 мм
- Входит в полный комплект Фурнитех КВ 301 и КВ 201М — все элементы системы подобраны и проверены на совместимость
Устройство улавливателя PRO
Стальной корпус с опорной чашей
Несущий корпус штампован из стали и принимает вертикальную нагрузку от накатного ролика PRO в момент закрытия ворот. Опорная чаша точно позиционирует ролик, не давая ему выскочить при боковом порыве ветра. Стальная конструкция обеспечивает долговечность независимо от температуры.
Полимерные накладки — контакт пластик-пластик
Рабочие поверхности, контактирующие с накатным роликом PRO при закрытии ворот, облицованы полимерными накладками. В паре с пластиковым покрытием ролика PRO обеспечивается контакт только пластик-пластик — ворота закрываются тихо, металлического стука нет, покрытие ролика не истирается.
Регулировочные овальные отверстия
Монтажные отверстия в подошве корпуса выполнены продолговатой формы — улавливатель можно смещать по высоте без перестановки кронштейна. Регулировка особенно важна после просадки фундамента или замены направляющей — высоту корректируют прямо на объекте за несколько минут.
Разгрузка роликовых опор
Когда накатной ролик заходит в чашу улавливателя, дальний конец направляющей слегка приподнимается — нагрузка от массы ворот частично переносится на улавливатель и фундаментный столб. Роликовые опоры 301 в закрытом состоянии разгружены, что многократно снижает скорость износа подшипников и продлевает ресурс всей системы.
- Разгружает роликовые опоры — в закрытом положении масса ворот переносится на улавливатель; подшипники кареток не работают под постоянной статической нагрузкой и служат заметно дольше.
- Контакт пластик-пластик — полимерные накладки в паре с пластиковым покрытием накатного ролика PRO исключают металлический стук при закрытии; ворота работают бесшумно при каждом цикле.
- Гасит ветровую нагрузку — фиксирует нижний край направляющей при боковых порывах, предотвращая раскачку и вибрацию полотна в закрытом состоянии.
- Регулировка по высоте — овальные монтажные пазы позволяют подстроить положение улавливателя на объекте без инструментальных доработок кронштейна.
- Стальной несущий корпус — силовые элементы выполнены из металла; полимер применяется только там, где нужна амортизация, а не прочность.
- Обязательный элемент при автоматике — без нижнего улавливателя привод в режиме ожидания удерживает ворота тормозом двигателя; улавливатель снимает эту нагрузку и продлевает ресурс привода.
- Входит в комплект КВ 301 — полный комплект Фурнитех КВ 301 включает нижний улавливатель PRO вместе со всеми остальными элементами системы.Так же в более бюджетный комплект КВ 201М.
