Привод Miller Technics 4000 — линейный привод премиального класса для распашных ворот с шириной створки до 4 м и весом до 800 кг. Один из немногих приводов в классе с корпусом из полированной нержавеющей стали и литого алюминия — без порошковой краски и пластика. Тяговое усилие 4000 Н, ход штока 350 мм, двигатель 24 В, интенсивность 100%. Трапецеидальная многозаходная самотормозящая резьба ходового винта и латунное зубчатое колесо червячного редуктора — конструктивные решения, обеспечивающие самоблокировку без внешнего замка и длительный ресурс. Устанавливается на широкие кирпичные столбы без выборки ниш.
О мощности в 150 Вт vs 120 Вт
В инструкции к Miller Technics 4000 указана мощность 150 Вт — это значение топовой версии MT 5000, которую производитель ошибочно указал в общей документации. Реальная мощность двигателя MT 4000 составляет 120 Вт. Это не маркетинговый приём, а производственная неточность в документации, описанная самим дистрибьютором.
Снят с производства
до 800 кг
до 4 м ширина
4000 Н тяга
ход 350 мм
24 В / 120 Вт
интенс. 100%
IP44
нерж. сталь + алюминий
DIP-настройка
2 пульта 4-канальных
Технические характеристики Miller Technics 4000
| Тип привода | Линейный электромеханический (червячная передача) |
| Максимальный вес створки | 800 кг (при ширине 2 м) |
| Максимальная ширина створки | 4 м |
| Тяговое усилие (максимальное) | 4000 Н |
| Тяговое усилие (номинальное) | 3500 Н |
| Мощность двигателя | 120 Вт (в инструкции ошибочно 150 Вт) |
| Питание двигателя | 24 В постоянного тока |
| Питание блока управления | 220 В, 50 Гц |
| Скорость открывания | 0,14 м/сек |
| Ход штока | 350 мм |
| Класс защиты | IP44 |
| Интенсивность использования | 100% |
| Корпус редуктора | Литой алюминий |
| Шток | Полированная нержавеющая сталь |
| Зубчатое колесо червяка | Латунь |
| Резьба ходового винта | Трапецеидальная многозаходная (самотормозящая) |
| Подшипник ходового винта | 6304 RS (промышленного класса) |
| Самоблокировка | Есть — замок не требуется |
| Блок управления | PC170 со встроенным приёмником |
| Настройка параметров | DIP-переключатели (не сбиваются при скачках напряжения) |
| Регулировка скорости | 70–100% от максимальной |
| Режим замедления | Есть — плавная остановка у крайних точек |
| Ручная разблокировка | Ключ + отвёртка (сдвиг крышки) |
| Параметр D (монтаж) | не более 160 мм |
| Габаритная длина привода | ≈ 800 мм |
Допустимые нагрузки по ширине створки
| Ширина створки, мм | Макс. масса створки, кг |
|---|---|
| 2000 | 800 |
| 3000 | 600 |
| 4000 | 400 |
Miller Technics 4000 против 5000: таблица отличий
Обе модели построены на одинаковой платформе — червячная передача, трапецеидальная многозаходная резьба, латунное зубчатое колесо, блок PC170, двигатель 24 В. Разница в габаритах, ходе штока и нагрузочном классе.
| Параметр | MT 4000 этот товар | MT 5000 |
|---|---|---|
| Макс. вес створки | 800 кг (при 2 м) | 1000 кг (при 2 м) |
| Макс. ширина створки | 4 м | 5 м |
| Тяговое усилие (макс.) | 4000 Н | 5000+ Н (≈ 4000 Н номинал) |
| Ход штока | 350 мм | 540 мм — рекордный для класса |
| Габаритная длина | ≈ 800 мм — компактнее | 1579 мм — нужно больше места |
| Мощность двигателя | 120 Вт (реальная) | 150 Вт |
| Параметр D при монтаже | ≤ 160 мм — проще на узких столбах | ≤ 300 мм — для широких столбов |
| Питание двигателя | 24 В DC — одинаково | 24 В DC — одинаково |
| Блок управления | PC170 — одинаково | PC170 — одинаково |
| Настройка | DIP — одинаково | DIP — одинаково |
| Червячная передача | Латунное колесо — одинаково | Латунное колесо — одинаково |
| Резьба ходового винта | Трапецеидальная многозаходная — одинаково | Трапецеидальная многозаходная — одинаково |
| Корпус | Литой алюминий + нерж. сталь — одинаково | Литой алюминий + нерж. сталь — одинаково |
| Интенсивность | 100% — одинаково | 100% — одинаково |
| Самоблокировка | Есть — одинаково | Есть — одинаково |
| Для кого | Ворота до 4 м / 800 кг — элитные жилые объекты, таунхаусы | Тяжёлые ворота до 5 м / 1000 кг — промышленные объекты |
Как выбрать между MT 4000 и MT 5000
Если ширина одной створки не превышает 4 м и вес до 800 кг — MT 4000 достаточно. MT 5000 нужен, когда хотя бы одна из границ выходит за эти пределы: ширина более 4 м или вес более 800 кг. Также MT 5000 имеет преимущество при монтаже на очень широкие столбы — параметр D до 300 мм даёт больше свободы в установочных размерах.
Конструкция: что внутри привода
- Корпус из литого алюминия и нержавеющей стали. Корпус редуктора отлит из алюминия — не деформируется, не ржавеет, выдерживает механические нагрузки. Шток изготовлен из полированной нержавеющей стали. В отличие от конкурентов, использующих чёрную сталь с порошковой покраской или пластик, корпус MT 4000 сохраняет вид и функциональность на весь срок службы.
- Латунное зубчатое колесо червяка. Червяк на валу двигателя вращает латунное колесо — пара сталь-латунь обеспечивает минимальный износ и бесшумную работу. Никакого пластика в силовой передаче.
- Трапецеидальная многозаходная самотормозящая резьба. Многозаходная резьба увеличивает скорость перемещения каретки и КПД. Трапецеидальный профиль обладает высоким трением — редуктор самотормозящий: при любом внешнем усилии (ветер, попытка взлома) вращение не передаётся обратно на двигатель. Замок не нужен.
- Подшипник 6304 RS на ходовом винте. Тот же класс подшипников, что устанавливается в барабанах стиральных машин. Запас прочности значительно превышает реальные нагрузки в воротной автоматике.
- Коническая передача между редуктором и ходовым винтом. Крутящий момент от двигателя передаётся через червяк на латунное колесо, затем через две конические шестерни — на ходовой винт. Многоступенчатая передача увеличивает крутящий момент и снижает нагрузку на каждый узел.
- DIP-переключатели для настройки. Все параметры (задержка, скорость, тяга, автозакрытие, пешеходный режим) фиксируются физическими переключателями — они не сбиваются при скачках напряжения и ударах молнией. Отдельный плюс перед блоками управления типа FAAC 455D, где настройки хранятся в памяти микроконтроллера.
Реальная эксплуатация: для каких объектов выбирали MT 4000
Хорошо подходил для: элитных жилых домов и таунхаусов — бесшумная работа двигателя 24 В позволяет не беспокоить соседей; кирпичных и бетонных столбов любой ширины без выборки ниш; объектов с высокой интенсивностью (100%) — отели, офисные центры.
Что ценили монтажники: DIP-настройка надёжнее программной памяти при нестабильной сети; регулируемый кронштейн на столбе позволяет точно подобрать установочные размеры без подрезки; тихая работа на уровне фонового шума.
Особенность монтажа: параметр D (расстояние от оси петли до точки крепления кронштейна на столбе) не более 160 мм — это нужно учитывать на очень широких столбах. Для D более 160 мм нужна модель MT 5000.
Что ценили монтажники: DIP-настройка надёжнее программной памяти при нестабильной сети; регулируемый кронштейн на столбе позволяет точно подобрать установочные размеры без подрезки; тихая работа на уровне фонового шума.
Особенность монтажа: параметр D (расстояние от оси петли до точки крепления кронштейна на столбе) не более 160 мм — это нужно учитывать на очень широких столбах. Для D более 160 мм нужна модель MT 5000.

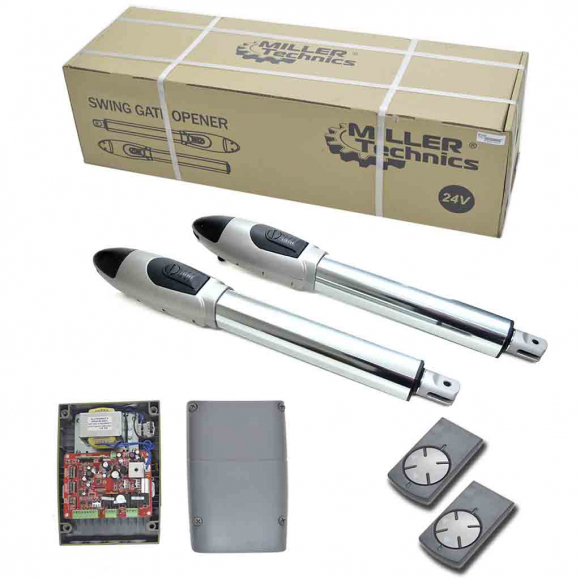

Состав комплекта Miller Technics 4000
Привод Miller Technics 4000 — 2 шт.
Корпус редуктора — литой алюминий. Шток — полированная нержавеющая сталь. Червячная передача с латунным колесом. Трапецеидальная многозаходная резьба, самоблокировка. Подшипник 6304 RS. Ход штока 350 мм, тяга 4000 Н, двигатель 24 В.
Блок управления PC170 — 1 шт.
Герметичный ABS-корпус с уплотнительными резинками. Встроенный радиоприёмник. DIP-переключатели: тяга, скорость (70–100%), пешеходный режим, задержка второй створки, автозакрытие. Режим замедления у крайних точек. Настройки не сбиваются при скачках напряжения.
Пульт 4-канальный — 2 шт.
Два четырёхканальных пульта дистанционного управления. Четыре независимых канала позволяют управлять воротами (обе створки), режимом калитки (одна створка), а также двумя дополнительными устройствами. Оба пульта входят в стандартный комплект.
Набор крепежа и ключи разблокировки
Регулируемые кронштейны для крепления к столбу и створке. Ключ аварийной разблокировки: сдвинуть отвёрткой защитную крышку → вставить ключ → повернуть → ворота открываются вручную. Для блокировки повернуть ключ обратно и закрыть крышку.
Преимущества Miller Technics 4000
- Установка на кирпичные столбы без выборки ниш — ход штока 350 мм и регулируемый кронштейн позволяют точно выставить монтажные размеры на любом столбе без разрушения несущей конструкции.
- Корпус из литого алюминия и нержавейки — не ржавеет, не выцветает, не становится хрупким. Единственно правильный выбор материалов для уличной автоматики с претензией на долговечность.
- Самотормозящая трапецеидальная резьба — при любом внешнем усилии (ветер, взлом) крутящий момент не передаётся обратно на редуктор. Замок не нужен.
- DIP-настройка не сбивается — параметры зафиксированы физически и сохраняются при ударах молнии и скачках напряжения в отличие от программной памяти блоков типа FAAC 455D.
- Бесшумная работа — двигатель 24 В в сочетании с червячной передачей и точной механикой работает практически бесшумно: для жилых объектов это критически важно.
- Интенсивность 100% — без ограничений по числу циклов в день; подходит для объектов с любым трафиком.
- Подшипник 6304 RS промышленного класса — многократный запас прочности относительно реальных нагрузок.
- 4-канальные пульты в комплекте — управление двумя устройствами (ворота + калитка) с одного пульта из коробки.
Часто задаваемые вопросы
Почему в инструкции написано 150 Вт, а на самом деле 120 Вт?
Производитель указал в общей документации серии Miller Technics мощность топовой модели MT 5000 (150 Вт) и для моделей 4000 и 3000. Это производственная ошибка в документации, а не сознательный маркетинговый обман — на это прямо указывает официальный дистрибьютор. Реальная мощность двигателя MT 4000 — 120 Вт.
Нужен ли электрозамок при установке MT 4000?
Нет. Трапецеидальная самотормозящая резьба ходового винта в сочетании с червячной передачей обеспечивает самоблокировку: при любом внешнем усилии вращение не передаётся обратно на редуктор. Ворота физически невозможно открыть без включения двигателя или ручной разблокировки ключом.
Почему DIP-настройка лучше программной памяти?
DIP-переключатели — физические тумблеры на плате. Их положение не зависит от питания: при скачке напряжения или ударе молнией настройки остаются неизменными. Блоки управления с программной памятью (например, FAAC 455D) после сильного скачка напряжения часто теряют настройки и требуют повторного обучения — нередко это требует вызова монтажника.
Можно ли установить MT 4000 на ворота с открыванием наружу?
Да. Ход штока 350 мм обеспечивает достаточный диапазон монтажных размеров для открывания как внутрь, так и наружу. Телескопический принцип работы штока позволяет гибко подбирать установочные размеры по таблице в инструкции.
Чем MT 4000 отличается от MT 5000?
Три ключевых отличия: ход штока (350 мм против 540 мм), нагрузочный класс (4 м / 800 кг против 5 м / 1000 кг) и мощность двигателя (120 Вт против 150 Вт). MT 5000 значительно длиннее (1579 мм против ~800 мм) — занимает больше места при монтаже. Блок управления, принцип работы, материалы и DIP-настройка — одинаковые.
