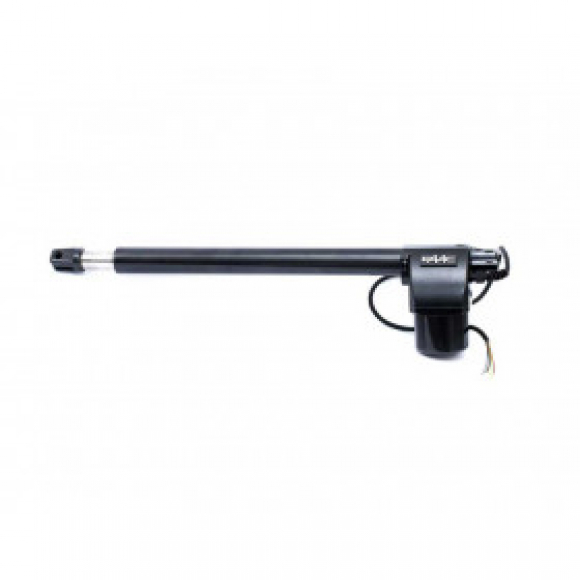

FAAC 414 LONG DX (арт. 6171023) — линейный электромеханический привод для распашных ворот со створками шириной до 5 м и массой до 1000 кг. LONG — удлинённая версия серии 414 с ходом штока 500 мм, что позволяет автоматизировать более широкие ворота по сравнению с базовой 414 DX (ход 400 мм, до 3 м). DX = правосторонний: устанавливается на правую створку при взгляде изнутри участка. Поставляется как одиночный привод (1 шт.) без платы управления. Питание 230 В, тяговое усилие 3500 Н, самоблокирующийся червячный редуктор, угол открытия до 110°. Зеркальная версия — 414 LONG SX (арт. 6171024). Итальянское производство FAAC с 1965 года.
Как определить: DX (правый) или SX (левый):
← FAAC 414 LONG SX
Левая створка
Арт. 6171024
внутри участка
лицом к воротам
FAAC 414 LONG DX →
Правая створка
Арт. 6171023
Этот товар
⚠ Сторона определяется всегда изнутри участка (со стороны дома), а не с улицы
Все версии серии FAAC 414:
| Модель | Арт. | Сторона | Ход штока | Макс. ширина | Макс. масса |
|---|---|---|---|---|---|
| 414 DX | 6171012 | Правый | 400 мм | 3 м | 800 кг |
| 414 SX | 6171013 | Левый | 400 мм | 3 м | 800 кг |
| 414 LONG DX | 6171023 | Правый | 500 мм | 5 м | 1000 кг |
| 414 LONG SX | 6171024 | Левый | 500 мм | 5 м | 1000 кг |
Что входит в поставку (арт. 6171023):
Линейный привод FAAC 414 LONG DX — 1 шт. Правосторонний удлинённый электромеханический линейный привод. Самоблокирующийся червячный редуктор — замок не нужен. Нереверсивный двигатель 230В, тяговое усилие 3500 Н, ход штока 500 мм, скорость 16 мм/с, угол открытия до 110°. Механизм разблокировки на задней стороне корпуса для ручного открытия при отключении электричества.
Монтажный комплект. Кронштейны и крепёжные элементы для установки без сварки.
Паспорт и руководство по монтажу.
НЕ входит: плата управления, корпус для платы, радиоприёмник, пульты, фотоэлементы — приобретаются отдельно.
Совместимые платы управления:
E045
Основная плата для серий 412, 414 и 414 LONG. 2 мотора 230В, входы BUS 2EASY для фотоэлементов, радиоразъём XF, 5 режимов работы + пошаговый. Импульсный блок питания ~230В.
Арт. 790005; корпус: 720119455D
Расширенная плата с дисплеем и 8 режимами работы. Совместима с шинным интерфейсом BUS XIB. Для объектов с нестандартными требованиями к логике управления.
Арт. 790917; корпус: 720119E124
Плата с шинным соединением BUS. Поддержка фотоэлементов XP, GSM-модуля, расширенного контроля безопасности — для промышленных объектов с широкими воротами.
Арт. E124Почему выбирают FAAC 414 LONG DX:
- Ход штока 500 мм — для ворот до 5 м — единственное отличие от базовой 414 DX: бо́льший ход позволяет охватить более широкие и тяжёлые створки без смены серии привода.
- До 1000 кг на створку — тяжёлые кованые, сварные и сетчатые ворота большой ширины на промышленных и коммерческих объектах.
- Тяговое усилие 3500 Н — уверенное открытие широких тяжёлых ворот при ветровой нагрузке на большой парусной площади.
- Самоблокирующийся редуктор — механическое удержание ворот в крайних положениях без питания: электрозамок не нужен при любой ширине до 5 м.
- Зеркальная совместимость с 414 LONG SX — в паре с арт. 6171024 образуют полноценную систему двух широких створок под управлением одной платы E045.
- Угол открытия до 110° — широкое открытие при ограниченном пространстве между столбами или наличии препятствий рядом с воротами.
- Простой монтаж без сварки — монтажный комплект в поставке; разблокировка ключом с задней стороны без специнструмента.
- Обратная совместимость с платами серии 414 — E045, 455D, E124: те же платы, что и для стандартной 414 DX, без замены управляющей электроники при переходе на LONG-версию.
- Итальянское производство FAAC — компания с 1965 года, мировой лидер автоматики для ворот: европейское качество материалов и сборки.
