Комплект FAAC 402 CBC KIT — компактный гидравлический привод для распашных ворот шириной до 1,8 м и весом до 800 кг. Модель оснащена одним гидрозамком — только закрытого положения. Это делает 402 CBC более доступным по цене по сравнению с 422 CBAC, но с одним ограничением: открытые ворота не фиксируются гидравлически. Тяговое усилие 5000 Н, ход 240 мм, скорость 13 мм/с. Официальный диапазон -40 / +55 °C, класс защиты IP54. Плата E045 в комплекте.
CBC — один гидрозамок: только закрытое положение
FAAC 402 CBC оснащён гидрозамком исключительно закрытого положения. В открытом состоянии поршень не зафиксирован — при сильном ветре или внешней нагрузке ворота могут сместиться. Для объектов с ветровой нагрузкой, транспортным потоком или повышенными требованиями к безопасности в открытом положении — выбирайте FAAC 422 CBAC с двумя гидрозамками.
FAAC Италия
1 гидрозамок (только закр.)
5000 Н тяга
до 800 кг
до 1,8 м рек. / 3 м
-40 / +55 °C
IP54
55 циклов/час
13 мм/с
230 В
плита E045
Технические характеристики FAAC 402 CBC
| Тип привода | Линейный гидравлический |
| Питание | 230 В (+6%/-10%), 50/60 Гц |
| Мощность | 250 Вт (по ряду источников 220–250 Вт) |
| Потребляемый ток | 1 А |
| Тяговое усилие | 5000 Н |
| Рабочий ход поршня | 240 мм |
| Скорость движения поршня | 13 мм/с (1,3 см/с) |
| Рекомендуемая ширина | до 1,8 м (максимальная 3 м с замком) |
| Максимальный вес (реальный) | 800 кг |
| Максимальный угол открытия | 110° |
| Интенсивность | 60% / 55 циклов в час |
| Рабочая температура | -40 / +55 °C |
| Класс защиты | IP54 (ниже, чем у 422 CBAC) |
| Гидравлический замок | 1 гидрозамок — только закрытого положения (CBC) |
| Концевые выключатели | Входят в комплект |
| Конденсатор пусковой | 8 мкФ 400 В (в комплекте) |
| Корпус | Алюминиевый сплав с антикоррозийным покрытием |
| Ручная разблокировка | Трёхгранный ключ |
| Масло | FAAC HP OIL |
| Блок управления в KIT | E045 в корпусе «Е» |
| Страна производства | Италия (FAAC S.p.A.) |
Сравнение FAAC 402 CBC, 422 CBAC и 400 CBAC
Три гидравлических привода FAAC одного поколения. Разница — в количестве гидрозамков, классе защиты и нагрузочном классе.
| Параметр | 402 CBC этот товар | 422 CBAC | 400 CBAC |
|---|---|---|---|
| Гидрозамки | 1 — только закрытого | 2 — открытого + закрытого | 2 — открытого + закрытого |
| Класс защиты | IP54 | IP55 | IP55 |
| Тяговое усилие | 5000 Н | 5000 Н | 6200 Н |
| Рекомендуемая ширина | до 1,8 м | до 1,8 м | до 2,2 м |
| Максимальная ширина | 3 м (с замком) | 3 м (с замком) | 5 м (с замком) |
| Угол открытия | 110° | 110° | 125° |
| Температура | -40 / +55 °C | -40 / +55 °C | -40 / +55 °C |
| Скорость | 13 мм/с | 13 мм/с | 10–13 мм/с |
| Плата управления | E045 | E045 | E045 |
| Цена | Ниже в линейке | Выше, чем 402 | Самая высокая |
| Для кого | До 1,8 м, достаточно фиксации только закрытого | До 1,8 м, нужна фиксация в обоих положениях | Более 1,8 м, промышленные, до 5 м |
Когда 402 CBC достаточно, а когда нужен 422 CBAC
402 CBC подходит, если: ворота до 1,8 м, объект защищён от ветра (двор-колодец, закрытая территория), открытые ворота не создают угрозу для транспорта, бюджет ограничен. 422 CBAC нужен, если: есть ветровая нагрузка на открытые ворота, объект с транспортным трафиком, IP55 обязателен, или нужна максимальная безопасность в обоих крайних положениях.
Реальная эксплуатация: для кого подходит 402 CBC
Хорошо подходит для: частных домов и дач с воротами до 1,8 м в защищённых от ветра местах; объектов с бюджетом — 402 CBC дешевле 422 CBAC при тех же ширине, весе и скорости; замены изношенного гидравлического привода на объектах, где прежде стояла модель CBC.
На что обратить внимание: IP54 (не IP55) — не рекомендуется для прямого длительного воздействия сильного водяного потока; отсутствие фиксации открытого положения — проверьте, не представляет ли это проблему для конкретного объекта.
Пусковой конденсатор 8 мкФ 400 В входит в комплект — не нужно докупать отдельно при замене старого привода.
На что обратить внимание: IP54 (не IP55) — не рекомендуется для прямого длительного воздействия сильного водяного потока; отсутствие фиксации открытого положения — проверьте, не представляет ли это проблему для конкретного объекта.
Пусковой конденсатор 8 мкФ 400 В входит в комплект — не нужно докупать отдельно при замене старого привода.

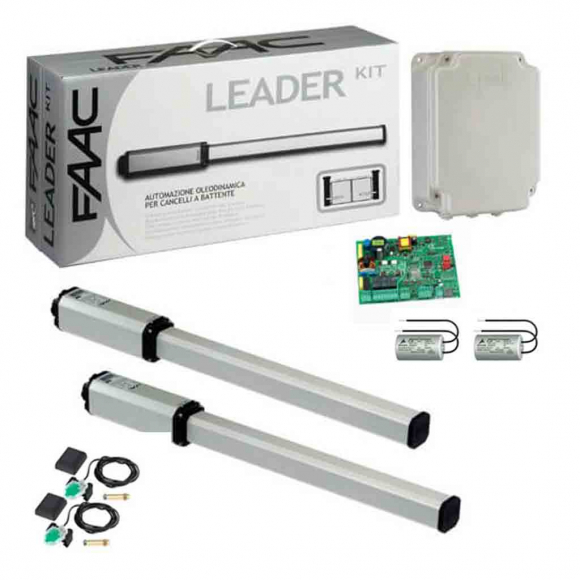

Состав комплекта FAAC 402 CBC KIT
арт. 104468177
Привод 402 CBC — 2 шт.
Гидравлический линейный 230 В. Один гидрозамок — только закрытого положения. Ход 240 мм, скорость 13 мм/с, тяга 5000 Н. IP54, -40/+55°C. Масса 7 кг. Антикоррозийный алюминиевый корпус. Разблокировка трёхгранным ключом. Масло FAAC HP OIL.
арт. 790005 / 790077
Плата управления E045 — 1 шт.
В корпусе «Е». Управление 2 приводами 230 В, 800 Вт. BUS 2EASY, XF, USB. Программируемое замедление и детектирование препятствий при наличии энкодера SAFEcoder. Таймер автозакрытия.
Конденсатор 8 мкФ 400 В — 1 шт.
Пусковой конденсатор входит в комплект KIT — обязателен для каждого мотора 402 CBC. В отличие от 422 CBAC, у 402 CBC конденсатор в двигателе вынесен наружу и поставляется как отдельный компонент в коробке с приводом.
Что нужно докупить
Приёмник + пульты для дистанционного управления. Фотоэлементы SAFEBEAM / XP20 + лампа для безопасности по EN 12453. При ширине более 1,8 м — электрозамок. Энкодер SAFEcoder — для функции обнаружения препятствий.
Преимущества FAAC 402 CBC KIT
- Доступная цена в гидравлическом классе — один гидрозамок вместо двух снижает стоимость; для объектов, где фиксация открытого положения не нужна, экономия оправдана.
- -40 / +55 °C — официально документированный морозостойкий диапазон; надёжная работа в любом климате России.
- Те же скорость и усилие, что у 422 CBAC — 13 мм/с и 5000 Н одинаковы; покупатель получает ту же рабочую механику по меньшей цене.
- Пусковой конденсатор в комплекте — не нужно докупать отдельно при замене старого привода 402 серии.
- Бесшумный гидравлический ход — уровень шума при открытии сопоставим с тихим фоном; подходит для жилых объектов вблизи спальных зон.
- Итальянское производство FAAC — сервисная сеть, запчасти, гарантия; единая экосистема аксессуаров с 422 CBAC и 400 CBAC.
Часто задаваемые вопросы
Почему выбирают 402 CBC, а не 422 CBAC?
Два основных случая: бюджет ограничен, и второй гидрозамок не нужен на конкретном объекте — например, закрытый внутренний двор, где открытые ворота никуда не денутся. Также 402 CBC выбирают при замене вышедшего из строя привода той же модели — логичное обновление без изменения монтажных размеров.
IP54 vs IP55 — это принципиально?
Цифра 4 в IP54 означает защиту от брызг воды с любой стороны (ограниченный объём). Цифра 5 в IP55 — защиту от водяной струи под давлением с любой стороны. Для большинства объектов IP54 достаточно. IP55 актуален там, где привод может находиться под прямой струей воды: мойки, объекты с автоматическим поливом вблизи ворот, регионы с ледяными дождями.
Что произойдёт, если ворота встретят препятствие?
Гидравлическая система 402 CBC включает встроенный предохранительный клапан: при встрече с препятствием давление в цилиндре резко возрастает, клапан сбрасывает давление и насос останавливается. Это пассивная механическая защита. Для активной электронной защиты (реверс при обнаружении препятствия) необходимо подключить энкодер SAFEcoder к плате E045 через шину BUS 2EASY.
Зачем нужен пусковой конденсатор и почему он в комплекте?
Асинхронный двигатель привода 402 CBC однофазный и для создания начального крутящего момента нуждается в конденсаторе. В 422 CBAC конденсатор встроен в корпус мотора, в 402 CBC вынесен наружу и требует отдельного подключения. FAAC включает конденсатор 8 мкФ 400 В в комплект KIT, чтобы покупатель не собирал систему по отдельным позициям.
Можно ли заменить 402 CBC на 422 CBAC без переделки монтажа?
Да. Оба привода имеют одинаковые монтажные размеры, ход штока 240 мм и крепёжные точки. Замена производится без переварки кронштейнов или прокладки новой проводки. Плата E045 совместима с обоими приводами — менять блок управления не нужно.
